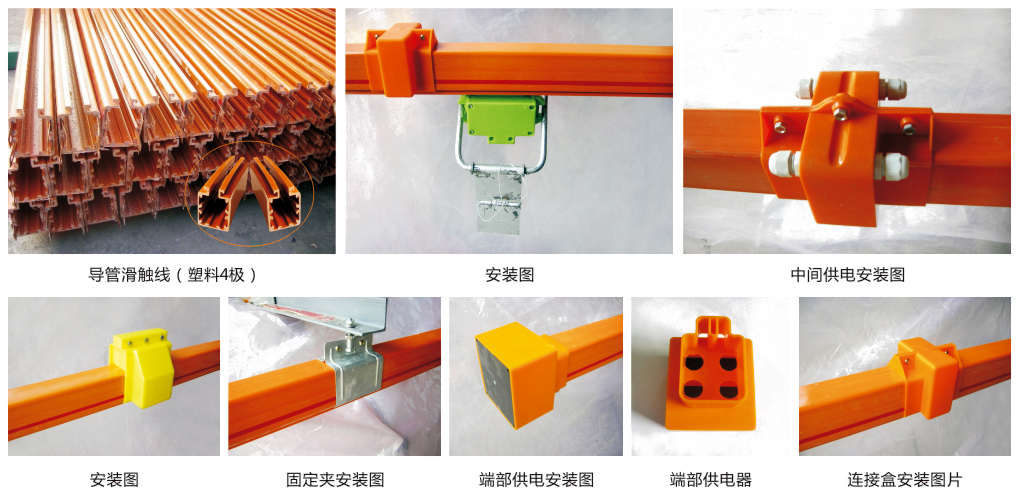

導管式(GAS/J型)滑觸線特點
　　導管式滑觸線外殼由高強度耐腐蝕的鋁合金或工程塑料制成，密封性能好，導體為純銅，導軌及集電器不積灰塵，不受雨露霜雪凍影響，適用面廣。本產品最多相數為16極，導體最大截面可達90mm²)。

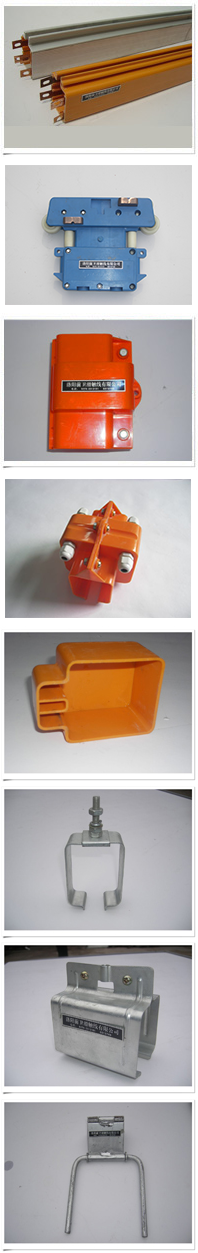

　　1、導管
　　導管是管型滑觸線的主體。

　　(1)：塑料導管(GAS)由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成。
　　(2)：鋁合金導管(GAJ)是在鋁合金外殼內裝高性能工程塑料，用作銅導軌的絕緣，以增強導管剛度及絕緣性能。

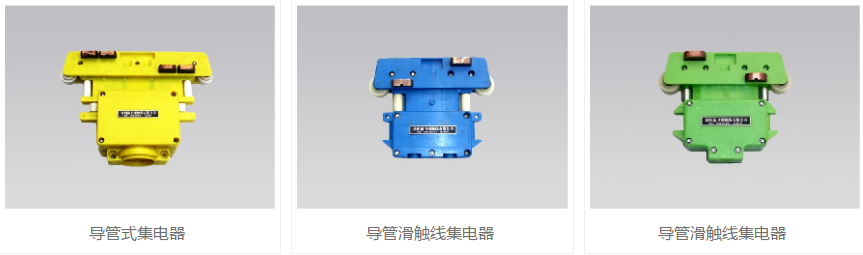

　　2、集電器
　　集電器由高強度耐高溫工程塑料制成。裝有彈簧、電刷及滾輪，向移動用電設備供電。

　　3、連接器
　　連接器將兩段導管連接在一起，并保護導軌接頭。由兩塊對接的工程塑料組成。

　　4、供電器
　　供電器是將電源進線接通滑觸線的部件。因進線位置不同，分端部供電及中部供電兩種。由高性能工程塑料制成。

　　5、端蓋
　　端蓋封蓋滑觸線的端頭，以防異物進入及用電安全。

　　6、懸吊器
　　懸吊器用于浮動懸吊導管的金屬部件，當溫度變化引起導管伸縮時，導管可沿水平方向位移。

　　7、固定器
　　固定器為固定導管用金屬部件。一般直線段裝左、右兩個，圓弧線段，酌情增加。

　　8、牽引器
　　牽引器用以帶動集電器在導管內滑行，并緩沖設備運行時的沖擊力。由金屬鉸鏈及撥桿組成。

　　安全滑觸線在安裝前，應先將角鋼支架按照用戶選擇的安裝形式，根據滑觸線的懸掛間距固定好。在安裝現場把每6米一根的滑觸線上套上所需的懸掛座，和兩端接頭護套各一個，還在一端裝上鋁接頭一個。裝鋁接頭時應注意只能將鋁導軌伸進接頭的1/2留給另一根導軌連接用，以上工作準備好后，再把一根一根的滑觸線懸掛在支架上，進行全線連接，連接時應擰緊每個接頭的螺絲。在滑觸線全線長超過200米時應加裝伸縮裝置伸縮裝置本廠隨時供應，在引接電源線進線時，可在每6米一根的接頭處引接。

　　如何挑選質量好的安全滑觸線，挑選的時候要看碳刷使用壽命--屬于易耗品，行駛距離影響設備維護周期，滑觸線外殼質量--適用溫度，環境等，集電器性能--主要從輪子使用壽命、轉彎輪設計和集電器是否滿足各種環境下使用?；|線膨脹問題--長度超過100米以后就要考慮膨脹問題，電壓降問題--根據各種銅條長度電壓降有所不同。

　　安全滑觸線由導軌、護套、 集電器、吊掛器、連接器、固定夾、端蓋等組成。安全滑觸線可以根據用戶要求也可配置膨脹段、熱補償裝置、檢修段、隔離器等。導軌由導電性能好、對環境適應能力強的鋁合金型材制成。(牌號6063，狀態T5，導軌下部嵌入“V”形不銹鋼槽，保證集電器電刷沿槽滑行時，耐磨、穩定及良好接觸，導軌一般定尺為6米。 護套由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成，對導軌有良好的絕緣保護作用，保證人身安全。
